Уплотненные кольца круглого сечения O-Ring

13 фев 2025

#Материалы

Уплотнительные кольца O-Ring - это кольца круглого сечения, откуда и пошло название (О-образные) отлитые из высокотемпературной фторкаучуковой резины. Основное применение колец - это статистическое уплотнения элементов машин.

Уплотнительные кольца имеют следующие преимущества:
Использование уплотнений O-rings в разном диапазоне температур и давления;
Простое обслуживание;

Отсутствие структурных повреждений в случае максимального усилия при затягивании;
Компактность колец и малый вес;
Многократное использование;
Значительный срок службы.

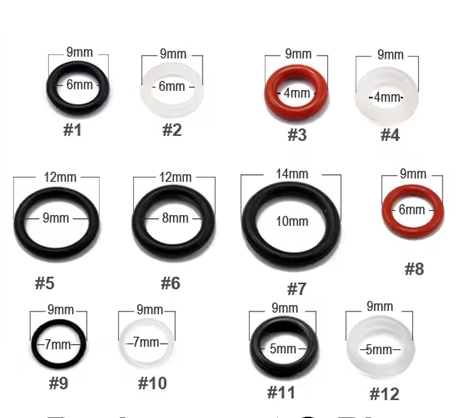

О-ринги - это точные уплотняющие элементы круглого сечения, имеющие форму замкнутого кольца. Чаще всего размеры указаны как "внутренний диаметр Х толщина кольца".

ПРИНЦИП РАБОТЫ
О-ринги используются в гидравлике и пневматике, прежде всего, как статистические, но также и как динамические уплотнительные элементы, они имеют сравнительно низкую цену, позволяют упростить и уменьшить габариты конструкции. Сбои по причине неправильного монтажа невозможны. Нет необходимости подтягивания. Затягивание как при других уплотнениях исключается. В зависимости от условий эксплуатации и среды представлены различные материалы. Наиболее распространенным материалом является NBR (акрилонитрил-бутадиен-каучук).

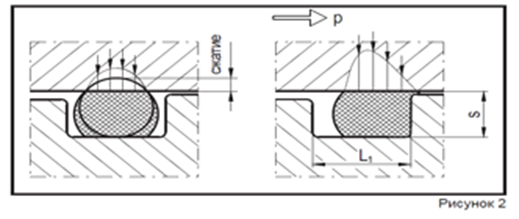

Они являются самостоятельными уплотнительными элементами. Уплотнительный эффект достигается благодаря деформации круглого профиля О-ринги. Размер этой деформации определяется глубиной канавки "S". Сила сжатия, вызванные этой деформацией, которые также могут быть обозначены, как "сжатие" или "преднатяг", при гидравлическом ударе суммируется к давлению в системе. Суммарное уплотняющее давление растет вместе с повышением рабочего давления. (Рис. 2)
